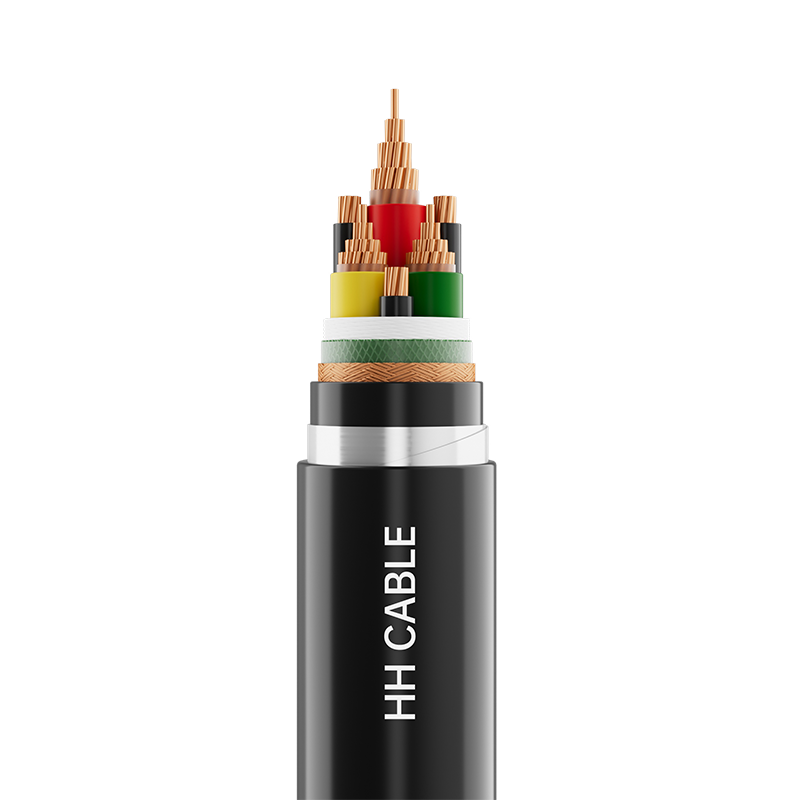

کابل برق ولتاژ نامی 1 کیلو ولت فرکانس متغیر

نام محصول: کابل برق ولتاژ نامی 1 کیلو ولت فرکانس متغیر

1-استانداردهای اجرایی

Q/320282DJD009-2025

2-مدل محصول

BPYJVP، BPVVP، BPYJVP2، BPYJVP2-22، BPGGP، BPYJVSP، و غیره.

3- سطح ولتاژ

0.6/1 کیلو ولت

4-مشخصات محصول

تعداد هسته ها

مشخصات

تعداد هسته ها

مشخصات

هسته خط اصلی

هسته خنثی

هسته خط اصلی

هسته خنثی

3 3

4 میلی متر 2

1 (0.75) میلی متر 2

3 3

70 میلی متر 2

10 میلی متر 2

6 میلی متر 2

1.5 (1) میلی متر 2

95 میلی متر 2

16 میلی متر 2

10 میلی متر 2

2.5 (1.5) میلی متر 2

120 میلی متر 2

25 میلی متر 2

16 میلی متر 2

4 (2.5) میلی متر 2

150 میلی متر 2

35 (25) میلی متر 2

25 میلی متر 2

6 (4) میلی متر 2

185 میلی متر 2

35 میلی متر 2

35 میلی متر 2

6 میلی متر 2

240 میلی متر 2

50 (35) میلی متر 2

50 میلی متر 2

10 میلی متر 2

300 میلی متر 2

50 میلی متر 2

تعداد هسته ها

مشخصات

3

1.5 میلی متر 2 تا 300 میلی متر 2

5- شرح ساختار کابل

ساختار کابل

توضیحات مواد

هادی

هادی های مسی گرد فشرده یا غیر متراکم، هادی های مسی - کلاس 1، کلاس 2، کلاس 5؛

لایه مقاوم در برابر آتش (در صورت وجود)

نوار میکا

عایق

عایق پلی وینیل کلرید، عایق پلی اتیلن متقاطع یا لاستیک سیلیکون

پر کردن

طناب پرکننده مش پلی پروپیلن غیر رطوبت سنجی

نوار بسته بندی کابل

نوار نبافته یا پلی پروپیلن

حفاظ فلزی

قیطاندن سیم مسی یا سیم مسی با زخم آزاد یا (نوار مسی یا نوار پلاستیکی مسی یا نوار پلاستیکی آلومینیومی)

غلاف داخلی (در صورت وجود)

نوار برجسته پلی پروپیلن یا مواد غلاف (لاستیک سیلیکون یا پلی وینیل کلرید یا پلی اتیلن یا بدون هالوژن و ضد شعله کم دود)

آستین ایزوله (در صورت وجود)

پلی وینیل کلراید یا پلی اتیلن یا مواد غلاف ضد شعله بدون دود بدون هالوژن یا لاستیک سیلیکونی

زره (در صورت وجود)

نوار فولادی گالوانیزه یا سیم فولادی گالوانیزه یا سیم فولادی گالوانیزه بافته شده

غلاف بیرونی

پلی وینیل کلراید یا پلی اتیلن یا مواد غلاف ضد شعله بدون دود بدون هالوژن یا لاستیک سیلیکونی

6-شناسایی هسته سیم

6.1 رنگ عایق یا شناسایی نوار رنگ:

کابل 3 هسته ای: زرد، سبز، قرمز یا مطابق با نیاز مشتری؛

3 کابل 3 هسته ای: 3 هسته اصلی: زرد، سبز، قرمز یا مطابق با نیاز مشتری، 3 هسته خنثی: زرد-سبز یا سیاه یا بر اساس نیاز مشتری.

توجه: عایق پلی اتیلن متقاطع را می توان با نوارهای رنگی یا رنگ آمیزی عایق تشخیص داد.

6.2 شناسایی دیجیتال عایق کابل چند هسته ای:

کابل 3 هسته ای: 1، 2، 3 یا مطابق با نیاز مشتری؛

3 کابل 3 هسته ای: 3 هسته اصلی: 1، 2، 3 یا طبق نیاز مشتری، 3 هسته خنثی: 0 یا طبق نیاز مشتری.

7-رنگ غلاف

مشکی یا طبق نیاز مشتری

8- الزامات عملکردی خاص

مقاوم در برابر شعله درجه A/B/C، مقاوم در برابر آتش، مقاوم در برابر موریانه، مقاوم در برابر جوندگان، مقاوم در برابر UV، مقاوم در برابر روغن، مقاوم در برابر سایش، مقاوم در برابر دمای بالا و غیره.

9- ویژگی های کاربرد کابل

9.1 حداکثر دمای نامی بلند مدت مجاز برای هادی کابل در طول کارکرد عادی:

عایق پی وی سی: 70 ℃ ; عایق XLPE: 90℃; عایق لاستیکی سیلیکونی: 180 ℃.

9.2 حداکثر دمای مجاز هادی کابل در طول اتصال کوتاه (مدت زمان بیش از 5 ثانیه) عبارت است از: عایق پلی وینیل کلراید: 160 درجه سانتیگراد. عایق پلی اتیلن متقاطع: 250 درجه سانتی گراد; عایق لاستیکی سیلیکونی: 350 درجه سانتیگراد.

9.3 دمای نصب کابل نباید کمتر از 0 ℃ باشد

9.4 حداقل شعاع خمشی برای نصب کابل:

9.4.1 کابل بدون زره تک هسته ای:

حداقل شعاع خمش کابل در هنگام نصب: حداقل 20 برابر قطر خارجی کابل.

حداقل شعاع خمش کابل پس از نصب: حداقل 15 برابر قطر خارجی کابل.

9.4.2 کابل زرهی تک هسته ای:

حداقل شعاع خمش کابل در هنگام نصب: حداقل 15 برابر قطر خارجی کابل.

حداقل شعاع خمش کابل پس از نصب: کمتر از 12 برابر قطر خارجی کابل نباشد.

9.4.3 کابل های بدون زره چند هسته ای:

حداقل شعاع خمش کابل در هنگام نصب: حداقل 15 برابر قطر خارجی کابل.

حداقل شعاع خمش کابل پس از نصب: کمتر از 12 برابر قطر خارجی کابل نباشد.

9.4.4 کابل های زره پوش چند هسته ای:

حداقل شعاع خمش کابل در هنگام نصب: حداقل 12 برابر قطر خارجی کابل.

حداقل شعاع خمش کابل پس از نصب: کمتر از 10 برابر قطر خارجی کابل نباشد.

کابل 9.5 به طور گسترده ای در سیستم های قدرت منطبق با موتورهای فرکانس متغیر 0.6/1kV و پایین تر استفاده می شود که به انتقال و کنترل توان کارآمد و پایدار دست می یابد. محافظ عالی، خواص ضد تداخل و سازگاری با فرکانس های بالا، عملکرد ایمن و پایدار موتورهای فرکانس متغیر را در محیط های پیچیده الکترومغناطیسی تضمین می کند.
