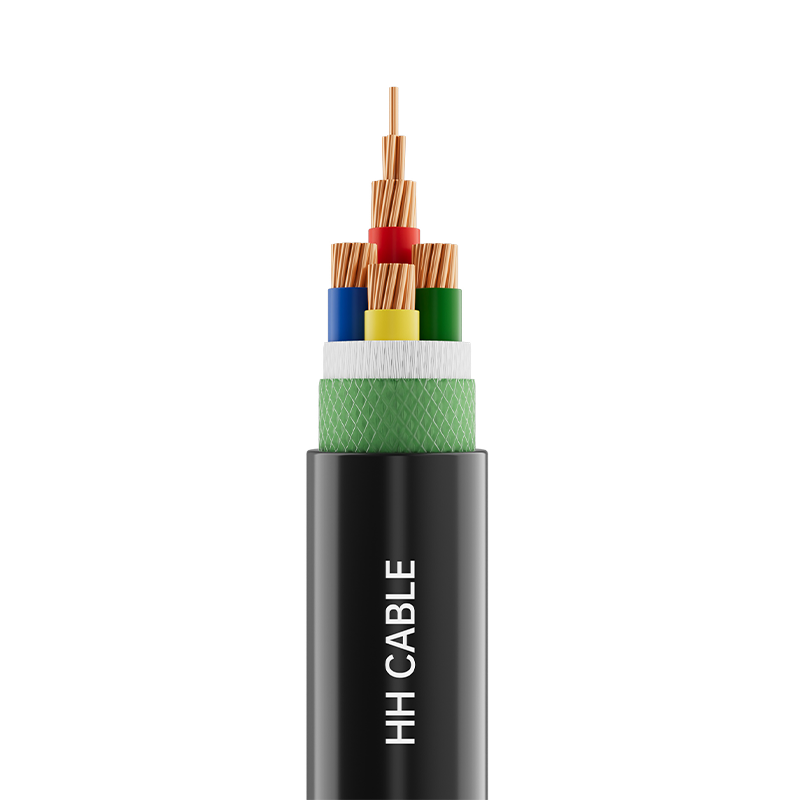

کابل های برق 1.8-3kV و زیر PVC عایق شده

نام محصول: کابل برق 1.8/3kV و کمتر از PVC عایق

1-استانداردهای اجرایی

GB/T2706.1-2020

2-مدل محصول

VV، VLV، VLHV، VV22، VLH22، VV32، VY23، VV62، VV72، و غیره.

3- سطح ولتاژ

1.8/3kV، 0.6/1kV

4-مشخصات محصول

تعداد هسته ها

مشخصات

هادی مسی

هادی آلومینیوم یا آلیاژ آلومینیوم

1-5

1.5 میلی متر 2 تا 630 میلی متر 2

1.5 میلی متر 2 تا 630 میلی متر 2

3 1، 3 2، 4 1

2.5 میلی متر 2 تا 630 میلی متر 2

6 میلی متر 2 ~ 630 میلی متر 2

5- شرح ساختار کابل

ساختار کابل

توضیحات مواد

هادی

هادی های گرد فشرده یا غیر فشرده (مس یا آلومینیوم یا آلیاژ آلومینیوم)، هادی های مس - کلاس 1، کلاس 2، کلاس 5؛ هادی های آلومینیومی - کلاس 1، کلاس 2

لایه مقاوم در برابر آتش (در صورت وجود)

نوار میکا

عایق

مواد عایق پی وی سی

پر کردن (در صورت وجود)

طناب پرکننده مشبک پلی پروپیلن غیر رطوبت سنجی

نوار بسته بندی کابل (در صورت وجود)

نوار نبافته یا پلی پروپیلن

محافظ فلزی (در صورت وجود)

بسته بندی نوار مسی یا بسته بندی سیم مسی

غلاف داخلی (در صورت وجود)

نوار برجسته پلی پروپیلن یا مواد غلاف (پلی وینیل کلراید یا پلی اتیلن)

آستین ایزوله (در صورت وجود)

جنس غلاف پی وی سی یا پلی اتیلن

زره (در صورت وجود)

نوار فولادی ضد زنگ یا نوار آلومینیوم یا نوار آلیاژ آلومینیوم یا نوار فولادی گالوانیزه یا سیم فولادی ضد زنگ یا سیم آلومینیوم یا سیم آلیاژ آلومینیوم یا سیم فولاد گالوانیزه

غلاف بیرونی

جنس غلاف پی وی سی یا پلی اتیلن

6-شناسایی هسته سیم

6.1 شناسایی رنگ عایق:

کابل 1 هسته ای: زرد یا سبز یا قرمز یا آبی یا زرد-سبز دو رنگ یا طبق نیاز مشتری.

کابل 2 هسته ای: قرمز، آبی؛ کابل 3 هسته ای: زرد، سبز، قرمز؛

کابل 4 هسته ای: زرد، سبز، قرمز، آبی؛

کابل 5 هسته ای: زرد، سبز، قرمز، آبی، زرد-سبز دو رنگ یا مشکی یا مطابق با نیاز مشتری؛

3 1 کابل هسته: زرد، سبز، قرمز، آبی؛

کابل 3 2 هسته ای: زرد، سبز، قرمز، آبی، زرد-سبز دو رنگ یا مشکی یا مطابق با نیاز مشتری؛

کابل 4 1 هسته ای: زرد، سبز، قرمز، آبی، زرد-سبز دو رنگ یا مشکی یا طبق نیاز مشتری.

نکته 1: زرد، سبز و قرمز برای هسته خط اصلی و آبی برای هسته خط خنثی استفاده می شود.

6.2 شناسایی دیجیتال عایق کابل چند هسته ای:

کابل 2 هسته ای: 0، 1; کابل 3 هسته ای: 1، 2، 3; کابل 4 هسته ای: 0، 1، 2، 3;

کابل 4 هسته ای: 0، 1، 2، 3، 4؛

نکته 2: اعداد باید سفید یا مطابق با نیاز مشتری باشد که 1، 2، 3 برای هسته اصلی، 0 برای هسته خنثی و در کابل های 5 هسته، شماره 4 مربوط به هادی های خاص (از جمله هادی های اتصال به زمین) است.

7-رنگ غلاف

مشکی یا طبق نیاز مشتری

8- الزامات عملکردی خاص

مقاوم در برابر شعله درجه A/B/C، مقاوم در برابر آتش، مقاوم در برابر موریانه، مقاوم در برابر جوندگان، مقاوم در برابر UV، مقاوم در برابر روغن و غیره.

9- ویژگی های کاربرد کابل

9.1 حداکثر دمای نامی درازمدت مجاز برای هادی کابل در طول عملکرد عادی 70 درجه سانتیگراد است.

9.2 در طول اتصال کوتاه (مدت زمان بیش از 5 ثانیه)، حداکثر دمای مجاز هادی کابل 160 درجه سانتیگراد است.

9.3 دمای نصب کابل نباید کمتر از 0 ℃ باشد

9.4 حداقل شعاع خمشی برای نصب کابل

9.4.1 کابل بدون زره تک هسته ای:

حداقل شعاع خمیدگی کابل در هنگام نصب نباید کمتر از 20 برابر قطر خارجی کابل باشد.

حداقل شعاع خم شدن کابل پس از نصب نباید کمتر از 15 برابر قطر خارجی کابل باشد.

9.4.2 کابل زرهی تک هسته ای:

حداقل شعاع خمش کابل در هنگام نصب: حداقل 15 برابر قطر خارجی کابل.

حداقل شعاع خمش کابل پس از نصب: کمتر از 12 برابر قطر خارجی کابل نباشد.

9.4.3 کابل های بدون زره چند هسته ای:

حداقل شعاع خمش کابل در هنگام نصب: حداقل 15 برابر قطر خارجی کابل.

حداقل شعاع خمش کابل پس از نصب: کمتر از 12 برابر قطر خارجی کابل نباشد.

9.4.4 کابل های زره پوش چند هسته ای:

حداقل شعاع خمش کابل در هنگام نصب: حداقل 12 برابر قطر خارجی کابل.

حداقل شعاع خمش کابل پس از نصب: کمتر از 10 برابر قطر خارجی کابل نباشد.

کابل 9.5 به طور گسترده در سیستم های توزیع برق 0.6/1kV و 1.8/3kV استفاده می شود. این کابل برای نصب ثابت هم در داخل و هم در فضای باز، تأسیسات دفن مستقیم، خطوط لوله، سینی کابل، مجراها و ترانشه های کابل مناسب است. کابل زره پوش با نوار فلزی می تواند نیروهای مکانیکی را تحمل کند اما کشش قابل توجهی ندارد. کابل زره پوش فلزی می تواند نیروهای مکانیکی و کشش قابل توجهی را تحمل کند. کابل بدون زره نمی تواند کشش یا فشرده سازی را تحمل کند.
