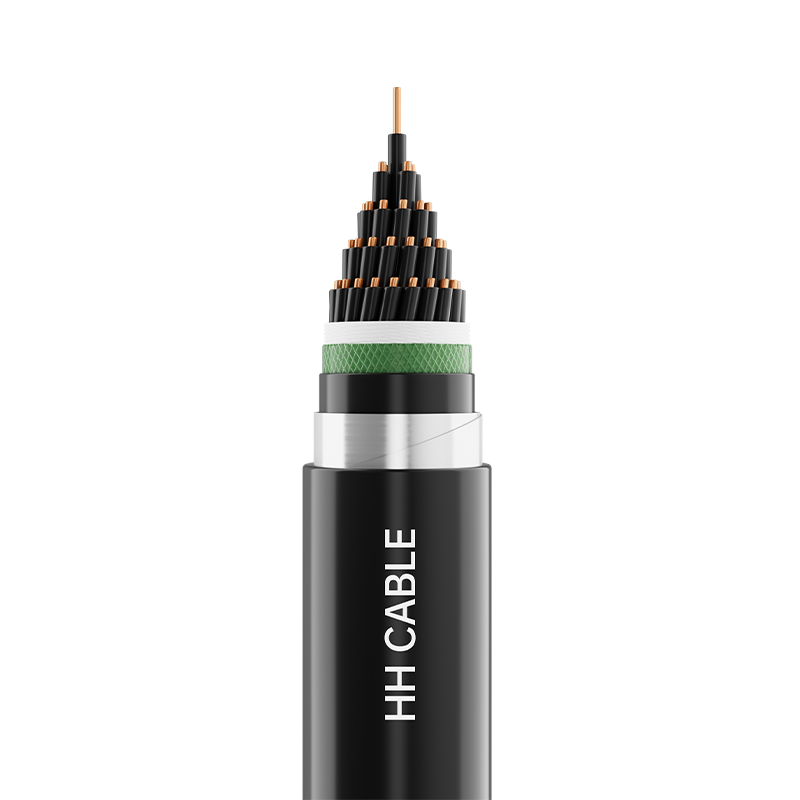

نام محصول: کابل کنترل عایق پی وی سی 450/750 ولت

1-استانداردهای اجرایی

GB/T9330-2020

2-مدل محصول

KVV، KVVP، KVVP2، KVVP3، KVVP4، KVV22، KVV32، KVVP2-22، KVVR، KVVRP، و غیره.

3- سطح ولتاژ

450/750 ولت

4-مشخصات محصول

شبکه

مدل a

سطح مقطع اسمی هادی mm2

0.5

0.75

1.0

1.5

2.5

تعداد هسته ها

KVV، KVVP و سری های دیگر

2 تا 61

2 تا 19

2-10

KVVP2، KVVP3، KVVP4 و سری های دیگر

4 تا 61

4 تا 19

4-10

KVV22، KVVP2-22 و سری های دیگر

7 تا 61

4 تا 61

4 تا 19

4-10

K VV 32 و سری های دیگر

19 تا 61

7 تا 61

4 تا 19

4-10

KVVR و سری های دیگر

2 تا 61

KVVRP و سری های دیگر

2 تا 61

2 تا 48

توجه: 1. محدوده مشخصات کابل های مقاوم در برابر آتش، کابل های مقاوم در برابر آتش و کابل های ترکیبی آنها مانند مدل های مربوطه ذکر شده در بالا است.

2. سری اعداد هسته پیشنهادی عبارتند از: 2، 3، 4، 5، 7، 8، 10، 12، 14، 16، 19، 24، 27، 30، 37، 44، 48، 52 و 61 هسته.

5- شرح ساختار کابل

ساختار کابل

توضیحات مواد

هادی

هادی مسی جامد کلاس 1 یا هادی مسی رشته ای گرد کلاس 2 یا هادی مسی نرم کلاس 5

لایه مقاوم در برابر آتش (در صورت وجود)

نوار میکا

عایق

مواد عایق پی وی سی

پر کردن

طناب پرکننده مش پلی پروپیلن غیر رطوبت سنجی

نوار بسته بندی کابل

پارچه غیر بافته یا نوار پلی استر

حفاظ فلزی

بافته کردن سیم مسی یا (نوار مسی یا نوار پلاستیکی مسی یا نوار پلاستیکی آلومینیومی)

غلاف داخلی (در صورت وجود)

نوار برجسته پلی پروپیلن یا مواد غلاف (پلی وینیل کلراید یا پلی اتیلن)

آستین ایزوله (در صورت وجود)

جنس غلاف پی وی سی یا پلی اتیلن

زره (در صورت وجود)

نوار فولادی گالوانیزه یا سیم فولادی گالوانیزه

غلاف بیرونی

جنس غلاف پی وی سی یا پلی اتیلن

6-شناسایی هسته سیم

6.1 شناسایی رنگ عایق:

6.1.1 هنگامی که از عایق رنگی برای شناسایی هسته های سیم عایق شده استفاده می شود، هر هسته سیم عایق ممکن است فقط از یک رنگ استفاده کند، به جز رنگ ترکیبی سبز/زرد.

6.1.2 رنگ هسته عایق هر کابل چند هسته ای نمی تواند سبز و زرد باشد که رنگ های ترکیبی نیستند.

6.1.2 برای هسته های سیم عایق سبز/زرد، یک رنگ باید حداقل 30% و حداکثر 70% از سطح هسته سیم عایق شده را بپوشاند و رنگ دیگر باید بقیه را بپوشاند و در کل ثابت باشد.

6.1.4 طیف رنگی ترجیحی برای رنگ آمیزی عایق کابل های با پنج هسته یا کمتر به شرح زیر است:

2 هسته: بدون طیف رنگ ترجیحی. 3 هسته: سبز/زرد، آبی، قهوه ای یا آبی، سیاه، قهوه ای؛

4 هسته: سبز/زرد، آبی، سیاه، قهوه ای یا آبی، سیاه، قهوه ای، خاکستری یا نارنجی؛

5 هسته ای: سبز/زرد، آبی، سیاه، قهوه ای، خاکستری یا نارنجی، یا آبی، سیاه، قهوه ای، خاکستری، نارنجی یا رنگ های مختلف دیگر.

6.1.5 هنگامی که الزامات خاصی برای کروماتوگرافی وجود دارد، طرف های عرضه و تقاضا می توانند با توجه به نیاز مشتری مذاکره و تعیین کنند.

6.2 عایق شناسایی دیجیتال:

6.2.1 کابل های دارای هفت هسته یا بیشتر باید با اعداد مشخص شوند. عایق باید همرنگ باشد و به صورت عددی از لایه داخلی به لایه بیرونی به ترتیب طبیعی با هسته عایق شماره 1 مرتب شود (عایق سیاه با حروف سفید توصیه می شود)، به جز هسته عایق سبز/زرد (در صورت وجود).

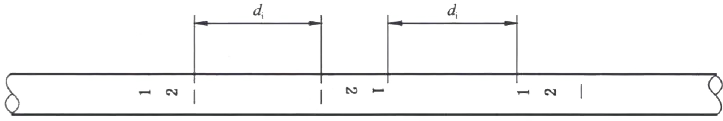

6.2.2 هنگامی که علامت از یک عدد تشکیل شده است، یک خط افقی باید زیر عدد اضافه شود. هنگامی که علامت از دو عدد تشکیل شده است، آنها باید به صورت عمودی مرتب شوند و یک خط افقی باید زیر عدد دوم اضافه شود. فاصله di بین دو گروه اعداد مجاور نباید از 50 میلی متر بیشتر باشد. ترتیب تابلوهای شناسایی دیجیتال در شکل زیر نشان داده شده است:

7-رنگ غلاف

مشکی یا طبق نیاز مشتری

8- الزامات عملکردی خاص

مقاوم در برابر شعله درجه A/B/C، مقاوم در برابر آتش، مقاوم در برابر موریانه، مقاوم در برابر جوندگان، مقاوم در برابر UV، مقاوم در برابر دمای پایین، مقاوم در برابر روغن معدنی و غیره.

9- ویژگی های کاربرد کابل

9.1 حداکثر دمای نامی درازمدت مجاز برای هادی کابل در طول عملکرد عادی 70 درجه سانتیگراد است.

9.2 حداکثر دمای مجاز هادی کابل در طول اتصال کوتاه (مدت زمان بیش از 5 ثانیه) 160 درجه سانتیگراد است.

9.3 دمای نصب کابل نباید کمتر از 0 ℃ باشد

9.4 حداقل شعاع خمشی برای نصب کابل:

9.4.1 کابل ساختار نرم:

شعاع خمش نباید کمتر از 6 برابر قطر خارجی کابل باشد.

9.4.2 کابل های بدون زره:

شعاع خمش نباید کمتر از 6 برابر قطر خارجی کابل باشد.

9.4.3 کابل های زره پوش و محافظ فلزی:

شعاع خمش نباید کمتر از 12 برابر قطر خارجی کابل باشد.

9.5 این کابل به طور گسترده در سیستم های مدار کنترل، انتقال سیگنال، نظارت و حفاظت با ولتاژ نامی 450/750 ولت و کمتر برای اطمینان از عملکرد ایمن، پایدار و کارآمد سیستم های الکتریکی استفاده می شود. می‌توان آن را به‌طور ثابت در داخل، خارج از منزل، یا مستقیماً در لوله‌های کابل و ترانشه‌های کابل نصب و استفاده کرد.
