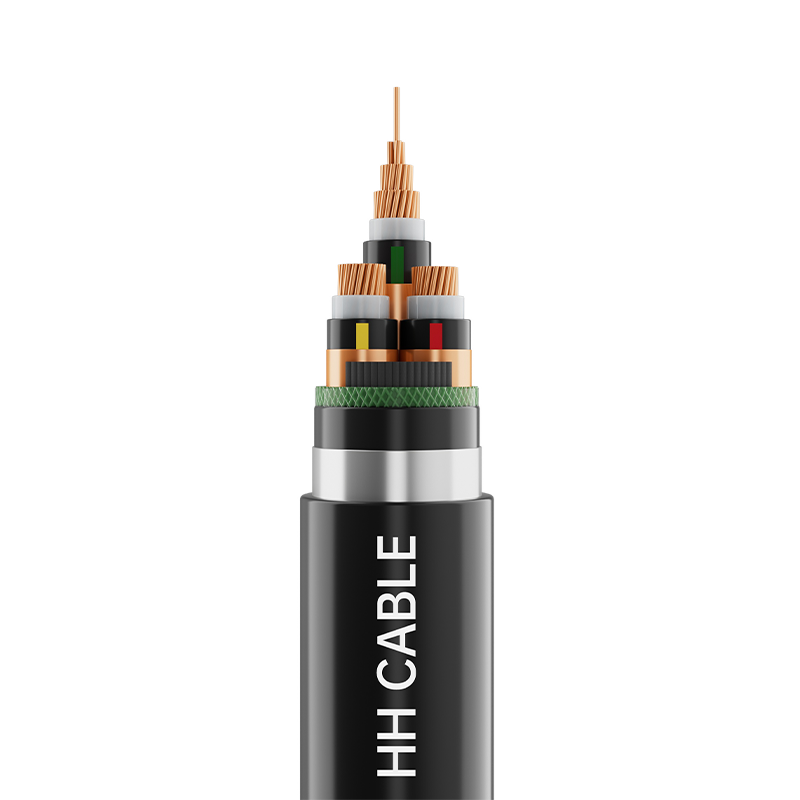

کابل برق عایق 10 کیلوولت XLPE برای مهندسی سیستم منبع تغذیه تراموا

نام محصول: کابل برق عایق 10 کیلوولت XLPE برای مهندسی سیستم منبع تغذیه تراموا

1-استانداردهای اجرایی

Q/320282DJD003-2021

2-مدل محصول

YG-WDZ-YJE23

3-سطح ولتاژ

8.7/10

4-مشخصات محصول

تعداد هسته ها

مشخصات

3

50 میلی متر 2 تا 400 میلی متر 2

5- شرح ساختار کابل

ساختار کابل

توضیحات مواد

هادی

هادی مسی فشرده گرد

هادی shielding

مواد نیمه رسانا متقاطع

عایق

مواد عایق پلی اتیلن متقاطع

عایق shielding

مواد نیمه رسانا متقاطع

حفاظ فلزی

بسته بندی نوار مسی، فیبر نوری نظارت بر دما را می توان با توجه به نیاز اضافه کرد

پر کردن

نوارهای پرکننده فن به شکل پلی پروپیلن غیر رطوبت سنجی یا

طناب پرکننده مشبک پلی پروپیلن غیر رطوبت سنجی

نوار بسته بندی کابل

نوار هالوژن کم دود صفر

آستین ایزوله

مواد غلاف پلی اولفین کم دود بدون هالوژن

زره

نوار فولادی گالوانیزه

غلاف بیرونی

مواد غلاف پلی الفین متقاطع ضد شعله ضد دود بدون هالوژن 125 ℃

6-شناسایی هسته سیم

شناسایی روبان زرد، سبز، قرمز یا شناسایی شماره های سفید 1، 2، 3 چاپ شده یا طبق نیاز مشتری

7-رنگ غلاف

مشکی یا طبق نیاز مشتری

8- الزامات عملکردی خاص

مقاوم در برابر شعله درجه A/B، بدون دود کم و بدون هالوژن، ضد موریانه، مقاوم در برابر جوندگان، مقاوم در برابر اشعه ماوراء بنفش و غیره.

9- ویژگی های کاربرد کابل

9.1 حداکثر دمای نامی درازمدت مجاز برای هادی کابل در طول کارکرد عادی 90 درجه سانتیگراد است.

9.2 در طول اتصال کوتاه (مدت زمان بیش از 5 ثانیه)، حداکثر دمای مجاز هادی کابل 250 درجه سانتیگراد است.

9.3 دمای نصب کابل نباید کمتر از 0 ℃ باشد

9.4 حداقل شعاع خمشی برای نصب کابل:

کمتر از 20 برابر قطر خارجی کابل نباشد.

9.5 این کابل به طور گسترده در پروژه های سیستم منبع تغذیه تراموا استفاده می شود. به عنوان جزء اصلی که سیستم منبع تغذیه را با عملیات تراموا متصل می کند، استفاده از آن در کل فرآیند انتقال نیرو، کنترل سیگنال، تضمین ایمنی و عملکرد پایدار سیستم انجام می شود. همچنین رسانایی بالا، مقاومت در برابر حرارت، توانایی ضد تداخل و سازگاری محیطی را در نظر می گیرد تا از عملکرد کارآمد و ایمن تراموا اطمینان حاصل کند، و پشتیبانی مطمئن تر "رگ خونی" را برای حمل و نقل ریلی شهری فراهم می کند.
