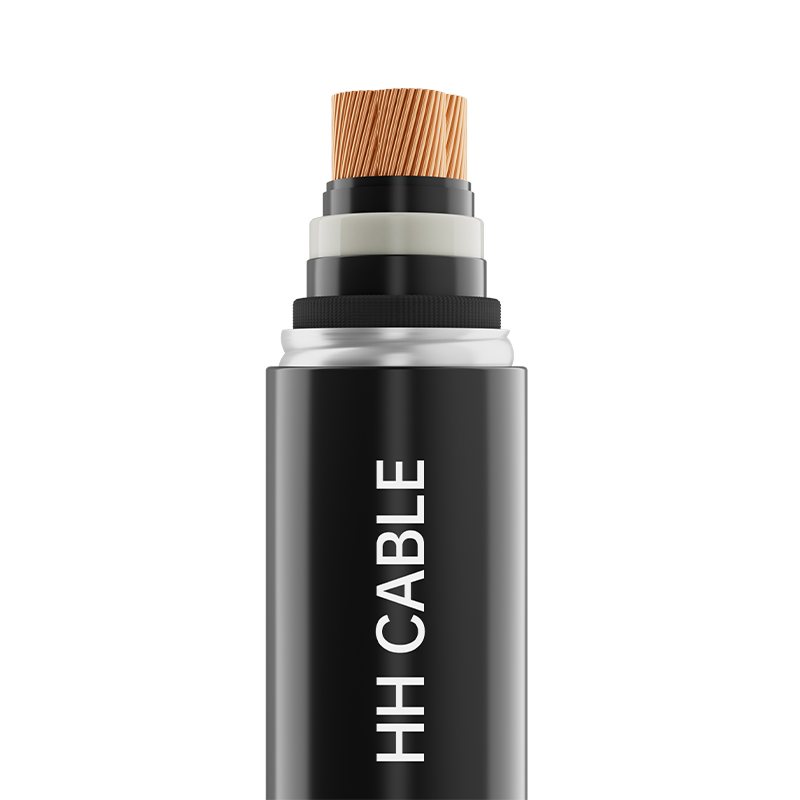

کابل برق با عایق پلی اتیلن 66-110 کیلوولت متقاطع

نام محصول: کابل برق با عایق پلی اتیلن 66-110 کیلوولت متقاطع

1-استانداردهای اجرایی

GB/T11017.2-2024

2-مدل محصول

YJLW02، YJLW03، YJLW02-Z، YJLW03-Z، و غیره.

3-سطح ولتاژ

38/66kV، 50/66kV، 64/110kV

4-مشخصات محصول

240 میلی متر 2 الی 2000 میلی متر 2

5- شرح ساختار کابل

ساختار کابل

توضیحات مواد

هادی

هادی های گرد فشرده یا شکاف (مسی یا آلومینیومی).

هادی shielding

نوار بسته بندی تتورون نیمه رسانا مواد نیمه رسانا با پیوند متقابل فوق العاده صاف

عایق

مواد عایق پلی اتیلن متقاطع بسیار تمیز

عایق shielding

مواد نیمه رسانا با پیوند متقابل فوق العاده صاف

لایه بافر

نوار بافر نیمه رسانا یا نوار بافر نیمه رسانا مسدود کننده آب

آستین فلزی یا سپر فلزی

آستین آلومینیومی راه راه یا آستین آلومینیومی صاف یا سیم پیچی کم سیم مسی؛ علاوه بر این، فیبر نوری نظارت بر دما را می توان بر اساس نیاز اضافه کرد

لایه ضد خوردگی

آسفالت یا چسب داغ یا رنگ آسفالت

غلاف بیرونی غیر فلزی

عایق grade (PVC or polyethylene or halogen-free low smoke flame retardant) sheath material

لایه رسانای غلاف بیرونی

پوشش گرافیت یا مواد نیمه رسانا اکسترود شده

6-رنگ غلاف

مشکی یا قرمز یا طبق نیاز مشتری

7- الزامات عملکردی خاص

مقاوم در برابر شعله درجه A/B/C، کم دود و بدون هالوژن، ضد موریانه، مقاوم در برابر جوندگان، مقاوم در برابر اشعه ماوراء بنفش و غیره.

8- ویژگی های کاربرد کابل

8.1 حداکثر دمای نامی درازمدت مجاز برای هادی کابل در طول کارکرد عادی 90 درجه سانتیگراد است.

8.2 در طول اتصال کوتاه (مدت زمان بیش از 5 ثانیه)، حداکثر دمای مجاز هادی کابل 250 درجه سانتیگراد است.

8.3 دمای نصب کابل نباید کمتر از 0 ℃ باشد

8.4 حداقل شعاع خمشی برای نصب کابل:

حداقل شعاع خمش کابل در هنگام نصب: حداقل 20 برابر قطر خارجی کابل.

حداقل شعاع خمش کابل پس از نصب: حداقل 15 برابر قطر خارجی کابل.

8.5 کابل‌ها به طور گسترده در سیستم‌های انتقال و توزیع برق، از جمله شبکه‌های توزیع برق شهری و منابع برق صنعتی استفاده می‌شوند. آنها برای نصب ثابت، نصب در فضای باز و داخلی، تأسیسات دفن مستقیم، کانال کابل، ترانشه کابل و تونل مناسب هستند و می توانند فشار متوسطی را تحمل کنند. بسته به مدل، کابل‌ها مقاومت شعاعی در برابر آب یا مقاومت شعاعی و طولی در برابر آب را ارائه می‌کنند
