کابل عایق بالای سر 10 کیلو ولت

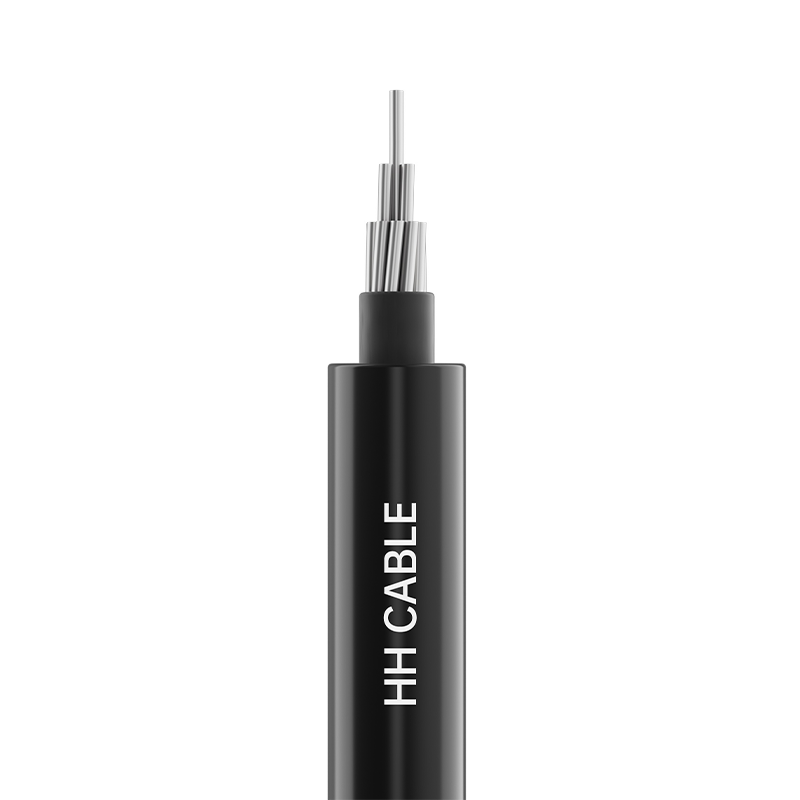

نام محصول: کابل عایق بالای سر 10 کیلو ولت

1-استانداردهای اجرایی

GB/T14049-2008

2-مدل محصول

JKLY، JKLYJ، JKLYJ/Q، JKLYJ/B، JKLHY، JKLHYJ، JKYJ، JKTRYJ، و غیره.

3- سطح ولتاژ

10 کیلو ولت

4-مشخصات محصول

تعداد هسته ها

مشخصات

هادی مسی

هادی آلومینیوم یا آلیاژ آلومینیوم

1

10 میلی متر 2 ~ 400 میلی متر 2

10 میلی متر 2 ~ 400 میلی متر 2

3

25 میلی متر 2 الی 400 میلی متر 2

25 میلی متر 2 الی 400 میلی متر 2

3 K (A) یا 3 K (B)

25 میلی متر 2 الی 400 میلی متر 2

K 25mm 2 ~ 120 mm 2

25 میلی متر 2 الی 400 میلی متر 2

K 25mm 2 ~ 120 mm 2

نکته 1: K سیم رشته باربر است. با توجه به الزامات فنی مهندسی، سطح مقطع مشخص شده در جدول را می توان برای مطابقت با مقطع هادی مربوطه انتخاب کرد.

هنگامی که دهانه برج بزرگتر است و به کابل های باربری اضافی نیاز است، چنین کابل های یاتاقانی در ساختار کابل گنجانده نمی شوند.

نکته 2: (الف) نشان دهنده سیم رشته باربر فولادی و (B) نشان دهنده سیم رشته باربر آلیاژ آلومینیوم است.

5- شرح ساختار کابل

ساختار کابل

توضیحات مواد

هادی

هادی فشرده گرد (مس یا آلومینیوم یا آلیاژ آلومینیوم).

هادی shield (if any)

مواد نیمه رسانا متقاطع یا غیر متقاطع

عایق

مواد عایق پلی اتیلن با چگالی بالا یا پلی اتیلن متقاطع مقاوم در برابر آب و هوا

عایق shield (if any)

مواد نیمه رسانا قابل جداسازی متقابل

6-شناسایی عایق

عایق coloring identification:

رنگ عایق سیاه یا طبیعی است. توالی فاز عایق کابل سه هسته ای با برجستگی ها مشخص می شود، یعنی فاز A دارای یک رج، فاز B دارای دو برجستگی، فاز C دارای سه برجستگی و غیره یا بر اساس نیاز مشتری است. هسته خنثی با روش علامت گذاری متفاوتی نسبت به روش بالا مشخص شده است.

7- الزامات عملکردی خاص

مقاومت در برابر آب و هوا، مقاومت در برابر اشعه ماوراء بنفش و غیره

8- ویژگی های کاربرد کابل

8.1 حداکثر دمای نامی درازمدت مجاز برای هادی کابل در طول عملکرد عادی:

پلی اتیلن با چگالی بالا: 75 درجه سانتی گراد; پلی اتیلن متقابل: 90 درجه سانتی گراد.

8.2 حداکثر دمای مجاز هادی کابل در طول اتصال کوتاه (مدت زمان بیش از 5 ثانیه) عبارت است از: عایق پلی اتیلن با چگالی بالا: 150 درجه سانتیگراد. عایق پلی اتیلن شبکه ای: 250 درجه سانتی گراد.

8.3 دمای نصب کابل نباید کمتر از -20 درجه سانتیگراد باشد

8.4 حداقل شعاع خمشی برای نصب کابل:

کابل تک هسته ای: حداقل 20 برابر قطر خارجی کابل.

کابل چند هسته ای: حداقل 15 برابر قطر خارجی کابل.

کابل های عایق بندی شده 8.510 کیلوولت به طور گسترده در ساخت و ساز شبکه برق شهری و روستایی و ارتقاء برای جایگزینی هادی های لخت سنتی، کاهش خطر برق گرفتگی، بهبود ایمنی، رفع نیازهای زیباسازی شهری، اجتناب از تاثیر رساناهای لخت بر چشم انداز، و دستیابی به اثر "شبکه برق نامرئی" استفاده می شود.

8.5.1 هنگام نصب کابلهای سبک و عایق نازک بالای سر، باید فاصله معینی از درختان حفظ شود. هنگامی که کابل ها در حال کار هستند، فقط تماس کوتاه مدت بین کابل ها و درختان مجاز است.

8.5.2 هنگام نصب کابل های عایق طبیعی بالای سر، باید فاصله معینی از درختان حفظ شود. هنگامی که کابل ها در حال کار هستند، تماس مکرر بین کابل ها و درختان مجاز است.

8.5.3 باقیمانده کابل های عایق بالای 10 کیلو ولت باید در مکان های سربار ثابت نصب شوند. در هنگام نصب باید فاصله معینی از درختان حفظ شود. تماس مکرر بین کابل ها و درختان در حین کار مجاز است. علاوه بر این، کابل‌های عایق‌شده با هسته مسی نرم باید به‌عنوان سرنشین ترانسفورماتور استفاده شوند.
