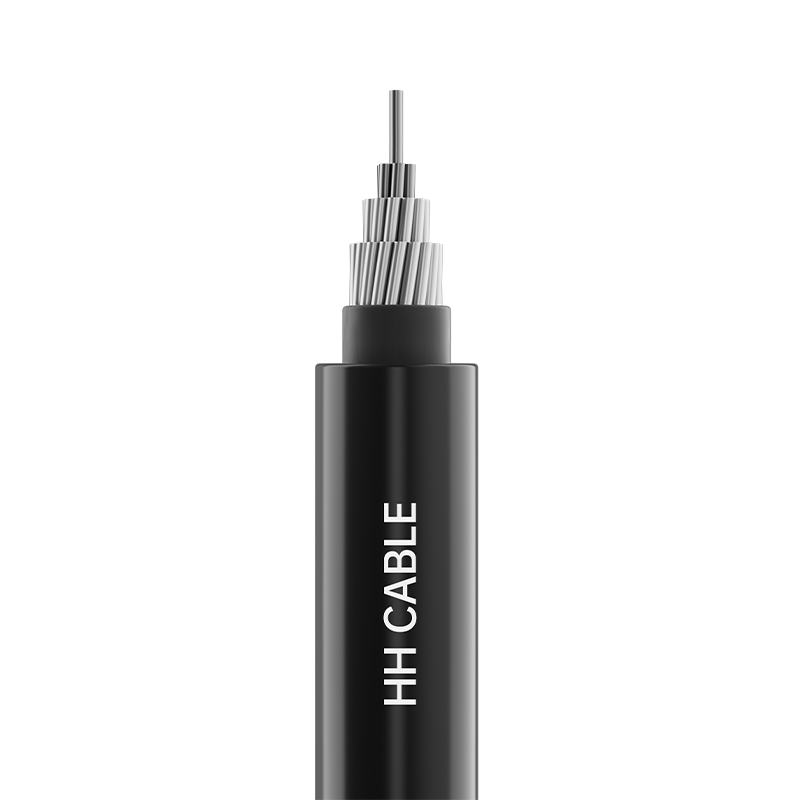

کابل عایق بالای سر 20 کیلوولت و هسته آلومینیومی تقویت شده با هسته فولادی (هسته آلیاژ آلومینیوم)

نام محصول: کابل عایق بالای سر 20 کیلوولت و هسته آلومینیومی تقویت شده با هسته فولادی (هسته آلیاژ آلومینیوم)

1-استانداردهای اجرایی

Q/320282DJD002-2021، Q/320282DJD007-2025

2-مدل محصول

JKLGV، JKLGY، JKLGYJ، JKLHGV، JKLHGY، JKLHGYJ JKLGYJ/Q، JKLHGYJ/Q، و غیره.

3- سطح ولتاژ

1 کیلو ولت، 10 کیلو ولت، 20 کیلو ولت

4-مشخصات محصول

تعداد هسته ها

مشخصات (آلومینیوم/فولاد)

1

10/2 میلی متر 2 ~ 400/95 میلی متر 2

5- شرح ساختار کابل

ساختار کابل

توضیحات مواد

هادی

هادی تقویت شده با هسته فولادی فشرده (آلومینیوم یا آلیاژ آلومینیوم).

سپر هادی (در صورت وجود)

مواد نیمه رسانا متقاطع یا غیر متقاطع

عایق

مواد عایق پلی اتیلن با چگالی بالا یا پلی اتیلن متقاطع مقاوم در برابر آب و هوا

6-شناسایی عایق

شناسایی رنگ عایق:

رنگ عایق مشکی یا مطابق با نیاز مشتری است.

7- الزامات عملکردی خاص

مقاومت در برابر آب و هوا، مقاومت در برابر اشعه ماوراء بنفش، مقاومت کششی و غیره

8- ویژگی های کاربرد کابل

8.1 حداکثر دمای نامی درازمدت مجاز برای هادی کابل در طول عملکرد عادی:

پلی اتیلن معمولی، پلی وینیل کلراید: 70 ℃; پلی اتیلن با چگالی بالا: 75 ℃ ; پلی اتیلن متقاطع: 90 ℃.

8.2 حداکثر دمای مجاز هادی کابل در طول اتصال کوتاه (مدت زمان بیش از 5 ثانیه) عبارت است از: پلی اتیلن معمولی، پلی وینیل کلراید: 130 ℃. عایق پلی اتیلن با چگالی بالا: 150 ℃؛ عایق پلی اتیلن متقاطع: 250 ℃.

8.3 دمای نصب کابل نباید کمتر از -20 درجه سانتیگراد باشد

8.4 حداقل شعاع خمشی برای نصب کابل:

کمتر از 20 برابر قطر خارجی کابل نباشد.

8.5 کابل های عایق آلومینیومی (آلیاژ آلومینیوم) تقویت شده با فولاد تا 20 کیلو ولت به طور گسترده در ساخت و ساز و ارتقاء شبکه برق روستایی، به ویژه در سیستم های تامین برق با دهانه طولانی در مناطق کوهستانی استفاده می شود. در مقایسه با هادی‌های آلومینیومی خالص، آنها مقاومت شکستگی بیشتر و ویژگی‌های افتادگی بهتر را ارائه می‌دهند، ظرفیت انتقال را بدون تغییر بار برج افزایش می‌دهند. تعداد دکل‌ها را می‌توان با توجه به ویژگی‌های مناطق کوهستانی یا رودخانه‌ها برای دستیابی به منبع تغذیه با دهانه بزرگ کاهش داد.
