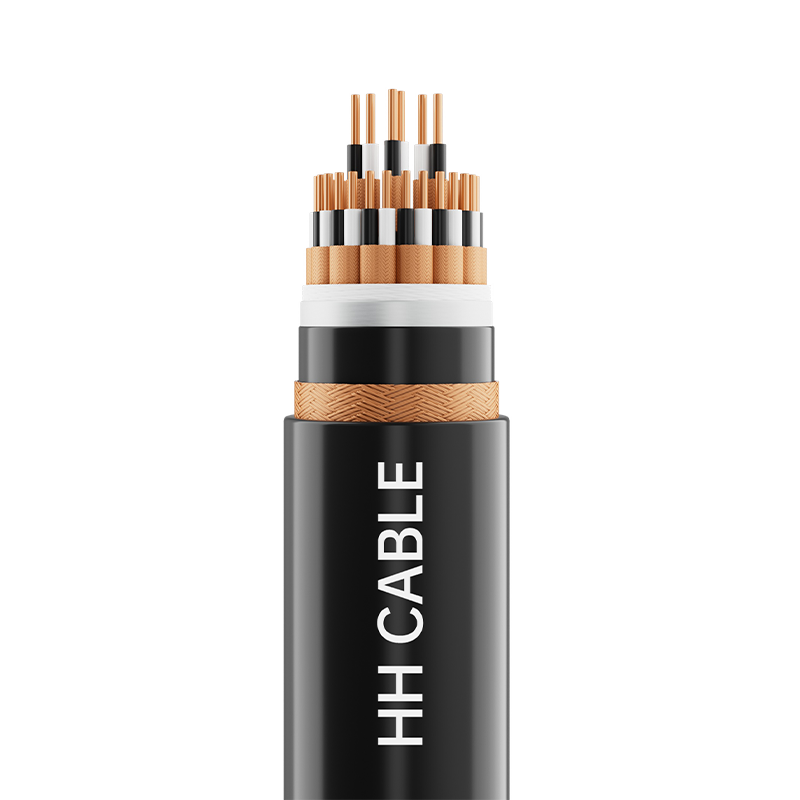

کابل های کامپیوتر و ابزار 300-500 ولت مقاوم در برابر دمای بالا و پایین

نام محصول: کابل های کامپیوتر و ابزار 300-500 ولت مقاوم در برابر دمای بالا و پایین

1-استانداردهای اجرایی

TICW 6-2009

2-مدل محصول

DJFPF، DJFP2F، DJFPFRP، DJGPGRP، DJFP2FP2، DJGPGR، GJFP3FP3، و غیره.

3- سطح ولتاژ

300/500 ولت

4-مشخصات محصول

شبکه

مدل

سطح مقطع اسمی هادی mm2

ساختار اجزای کابل کشی

گروه لین

گروه سه خطی

گروه چهار سیمه

عایق لاستیکی سیلیکونی

0.5، 0.75، 1.0، 1.5، 2.5

1 تا 50

1 تا 24

1 تا 10

عایق فلوئوروپلاستیک

0.5، 0.75، 1.0

1 تا 19

1 تا 10

-

1.5، 2.5

1 تا 10

1 تا 10

-

5- شرح ساختار کابل

ساختار کابل

توضیحات مواد

هادی

هادی مسی جامد کلاس 1 یا هادی مسی رشته ای گرد کلاس 2 یا هادی مسی نرم کلاس 5

لایه مقاوم در برابر آتش (در صورت وجود)

نوار میکا

عایق

لاستیک سیلیکون یا مواد عایق فلوروپلاستیک

نوار پیچ خورده جفت، گروهی یا ستاره ای (در صورت وجود)

نوار پلی استر یا پارچه نبافته

محافظ فردی  (در صورت وجود)

قیطان سیم مسی یا (نوار مسی یا نوار پلاستیکی مسی یا نوار پلاستیکی آلومینیومی) بسته بندی یا بسته بندی نوار پلاستیکی آلومینیومی قیطان سیم مسی محافظ کامپوزیت

پر کردن

طناب پرکننده مشبک پلی پروپیلن غیر رطوبت سنجی

نوار بسته بندی کابل

پارچه غیر بافته یا نوار پلی استر

محافظ کلی (در صورت وجود)

قیطان سیم مسی یا (نوار مسی یا نوار پلاستیکی مسی یا نوار پلاستیکی آلومینیومی) بسته بندی یا بسته بندی نوار پلاستیکی آلومینیومی قیطان سیم مسی محافظ کامپوزیت

غلاف بیرونی

لاستیک سیلیکونی یا مواد غلاف فلوروپلاستیک

6-شناسایی هسته سیم

اجزای کابل با رنگ آمیزی عایق مشخص می شوند و از رنگ های مختلف برای تشخیص رشته های درون جفت (گروه) استفاده می شود. طیف های رنگی، نوارهای رنگی یا اعداد مختلف را می توان برای تشخیص و شناسایی گروه های سیم یا بر اساس نیاز مشتری استفاده کرد.

7-رنگ غلاف

مشکی یا طبق نیاز مشتری

8- الزامات عملکردی خاص

مقاوم در برابر شعله درجه A/B/C، مقاومت در برابر درجه حرارت بالا و پایین و غیره.

9- ویژگی های کاربرد کابل

9.1 حداکثر دمای نامی بلند مدت مجاز برای هادی کابل در طول کارکرد عادی:

عایق لاستیکی سیلیکونی: 180℃; Fluoroplastic insulation: 200℃.

9.2 دمای نصب کابل نباید کمتر از -20 درجه سانتیگراد باشد

9.3 حداقل شعاع خمشی برای نصب کابل:

برای کابل‌های غیر زره‌دار یا کابل‌های انعطاف‌پذیر محافظ بافته شده با سیم مسی: شعاع خمش نباید کمتر از ۶ برابر قطر خارجی کابل باشد.

کابل های با نوار مسی، نوار مسی پلاستیکی یا محافظ نوار آلومینیومی پلاستیکی:

شعاع خمش نباید کمتر از 12 برابر قطر خارجی کابل باشد.

9.4 این کابل به طور گسترده در سیستم های ابزار دقیق و کنترل اتوماسیون صنعتی (ICS)، سیستم های کنترل توزیع شده (DCS) و کنترل کننده های منطقی قابل برنامه ریزی (PLC) که در محیط های با دمای بالا یا پایین با ولتاژ نامی 300/500 ولت کار می کنند، استفاده می شود. به عنوان خط اتصال بین رایانه های الکترونیکی، ابزارهای اتوماسیون صنعتی، حسگرها و محرک ها، امکان کنترل خودکار سیستم های سیگنال آنالوگ و دیجیتال مانند تشخیص، کنترل، زنگ هشدار و قفل گذاری را فراهم می کند و سیگنال های آنالوگ و دیجیتال مانند تشخیص، کنترل، قفل کردن و هشدار متغیرهای فرآیند در تجهیزات تولید را ارسال می کند. مقاومت بسیار خوبی در برابر تداخل میدان مغناطیسی، تداخل الکترواستاتیکی و آسیب حشرات و پرندگان از خود نشان می دهد. می توان آن را در داخل یا خارج از منزل، به طور مستقیم دفن کرد، یا در کانال های کابلی و ترانشه ها نصب کرد.
