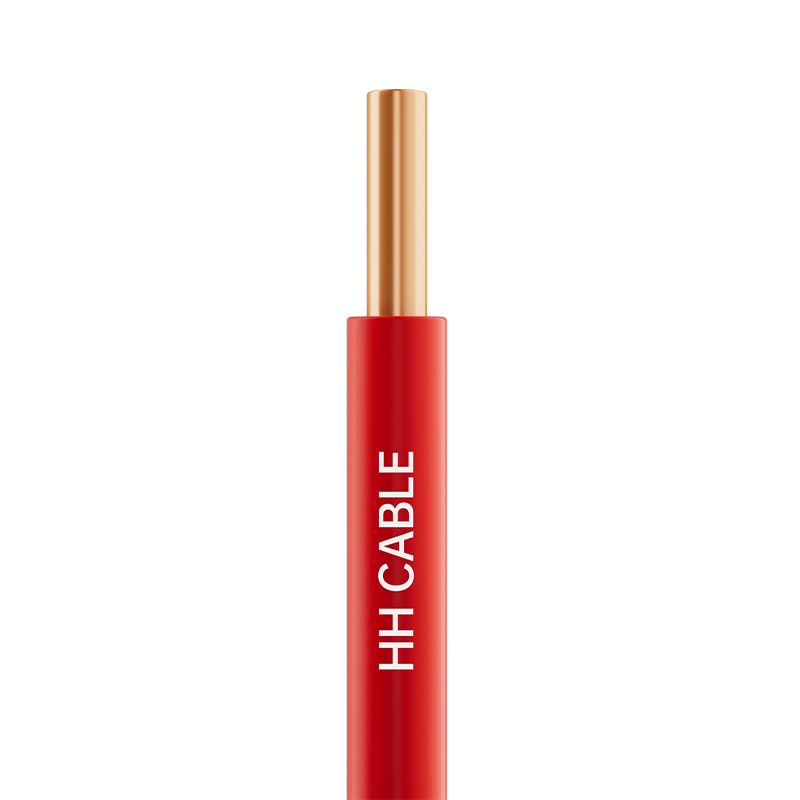

کابل ها، سیم ها و کابل های 450-750 ولت و زیر PVC عایق شده

نام محصول: کابل ها، سیم ها و کابل های عایق پی وی سی 450-750 ولت و زیر

1-استانداردهای اجرایی

GB/T5023-2008، JB/T8734-2016

2-مدل محصول

BV، BLV، BVV، BLVV، BVVB، BLVVB، BVR، RV، RVV، RVS، و غیره.

3- سطح ولتاژ

450/750 ولت، 300/500 ولت، 300/300 ولت

4-رده مشخصات

سطح ولتاژ

مدل

مشخصات

450/750 ولت

60227 IEC 01 (BV)

1.5 میلی متر 2 تا 400 میلی متر 2

BLV

2.5 میلی متر 2 تا 400 میلی متر 2

60227 IEC 0 2 (R V)

1.5 میلی متر2 الی 240 میلی متر مربع

BVR

2.5 میلی متر2 الی 185 میلی متر مربع

300/500 ولت

60227 IEC 05 (BV)

0.5 mm2 ~ 1.0 mm2

BV

0.75 mm2 ~ 1.0 mm2

60227 IEC 06 (RV)

0.5 mm2 ~ 1.0 mm2

300/500 ولت

BVV

0.75 میلی متر2 الی 185 میلی متر مربع

BLVV

2.5 میلی متر2 الی 185 میلی متر مربع

سطح ولتاژ

مدل

تعداد هسته ها

مشخصات

300/500 ولت

BVVB

2-3

0.75 میلی متر 2 تا 10 میلی متر 2

BLVVB

2-3

2.5 میلی متر 2 تا 10 میلی متر 2

300/500 ولت

60227 IEC 53 (RV V)

2-5

0.75 میلی متر 2 تا 2.5 میلی متر 2

300/500 ولت

RV V

2

1.5 میلی متر 2 تا 6 میلی متر 2

3-5

4 میلی متر 2 الی 6 میلی متر 2

6 تا 37

0.5 میلی متر 2 الی 2.5 میلی متر 2

300/300 ولت

60227 IEC 52 (RV V)

2-3

0.5 میلی متر 2 تا 0.75 میلی متر 2

300/300 ولت

RVS

2

0.5 میلی متر 2 تا 4 میلی متر 2

5- شرح ساختار کابل

ساختار کابل

توضیحات مواد

هادی

هادی های گرد فشرده یا غیر فشرده (مس یا آلومینیوم یا آلیاژ آلومینیوم)، هادی های مس - کلاس 1، کلاس 2، کلاس 5؛ هادی های آلومینیومی - کلاس 1، کلاس 2

لایه مقاوم در برابر آتش (در صورت وجود)

نوار میکا

عایق

مواد عایق پی وی سی

پر کردن (در صورت وجود)

طناب پرکننده مشبک پلی پروپیلن غیر رطوبت سنجی

نوار بسته بندی کابل (در صورت وجود)

پارچه غیر بافته یا نوار پلی استر

غلاف بیرونی (در صورت وجود)

ترکیب روکش پی وی سی

6-شناسایی هسته سیم

6.1 شناسایی رنگ عایق:

6.1.1 هنگامی که از عایق رنگی برای شناسایی هسته های سیم عایق شده استفاده می شود، هر هسته سیم عایق ممکن است فقط از یک رنگ استفاده کند، به جز رنگ ترکیبی سبز/زرد.

6.1.2 رنگ هسته عایق هر کابل چند هسته ای نمی تواند سبز و زرد باشد که رنگ های ترکیبی نیستند.

6.1.2 برای هسته های سیم عایق سبز/زرد، یک رنگ باید حداقل 30% و حداکثر 70% از سطح هسته سیم عایق شده را بپوشاند و رنگ دیگر باید بقیه را بپوشاند و در کل ثابت باشد.

6.1.4 طیف رنگی ترجیحی برای رنگ آمیزی عایق کابل های با پنج هسته یا کمتر به شرح زیر است:

1 هسته و 2 هسته: هیچ ترجیحی برای طیف رنگی وجود ندارد.

3 هسته: سبز/زرد، آبی، قهوه ای یا قهوه ای، سیاه، خاکستری؛

4 هسته: سبز/زرد، قهوه ای، سیاه، خاکستری یا آبی، قهوه ای، سیاه، خاکستری؛

5 هسته ای: سبز/زرد، آبی، قهوه ای، سیاه، خاکستری یا آبی، قهوه ای، سیاه، خاکستری، مشکی.

6.1.5 هنگامی که الزامات خاصی برای کروماتوگرافی وجود دارد، طرف های عرضه و تقاضا می توانند با توجه به نیاز مشتری مذاکره و تعیین کنند.

6.2 عایق شناسایی دیجیتال:

6.2.1 کابل های دارای شش هسته یا بیشتر باید با اعداد مشخص شوند. عایق باید همرنگ باشد و به ترتیب عددی به ترتیب طبیعی از لایه داخلی به لایه بیرونی که با هسته عایق شماره 1 شروع می شود (عایق مشکی با حروف سفید توصیه می شود)، به جز هسته عایق سبز/زرد (در صورت وجود).

6.2.2 هنگامی که علامت از یک عدد تشکیل شده است، یک خط افقی باید زیر عدد اضافه شود. هنگامی که علامت از دو عدد تشکیل شده است، آنها باید به صورت عمودی مرتب شوند و یک خط افقی باید زیر عدد دوم اضافه شود. فاصله di بین دو گروه اعداد مجاور نباید از 50 میلی متر بیشتر باشد. ترتیب تابلوهای شناسایی دیجیتال در شکل زیر نشان داده شده است:

7-رنگ غلاف

سفید، مشکی یا طبق نیاز مشتری

8- الزامات عملکردی خاص

مقاوم در برابر شعله درجه A/B/C، مقاوم در برابر آتش، مقاوم در برابر موریانه، مقاوم در برابر جوندگان، مقاوم در برابر UV، مقاوم در برابر دمای پایین، مقاوم در برابر روغن معدنی و غیره.

9- ویژگی های کاربرد کابل

9.1 حداکثر دمای نامی درازمدت مجاز برای هادی کابل در طول عملکرد عادی 70 درجه سانتیگراد است.

9.2 حداکثر دمای مجاز هادی کابل در طول اتصال کوتاه (مدت زمان بیش از 5 ثانیه) 160 درجه سانتیگراد است.

9.3 دمای نصب کابل نباید کمتر از 0 ℃ باشد

9.4 حداقل شعاع خمشی برای نصب کابل:

حداقل شعاع خمش کابل های با قطر خارجی کمتر از 25 میلی متر: حداقل 4 برابر قطر خارجی کابل.

حداقل شعاع خمش کابل هایی با قطر بیرونی بزرگتر یا مساوی 25 میلی متر: حداقل 6 برابر قطر خارجی کابل.

9.5 این سری از سیم ها و کابل های عایق پی وی سی دارای حداکثر ولتاژ 450/750 ولت است و به طور گسترده در محیط های مسکونی، تجاری و صنعتی برای روشنایی برق و سیم کشی داخلی، لوازم خانگی، تجهیزات الکتریکی، ابزار دقیق، تجهیزات کنترل، تجهیزات الکترونیکی و دستگاه های اتوماتیک استفاده می شود. روش‌های نصب شامل سیم‌کشی ثابت، داخلی یا خارجی، یا تعبیه‌شده در کانال یا سیستم‌های بسته مشابه است.
