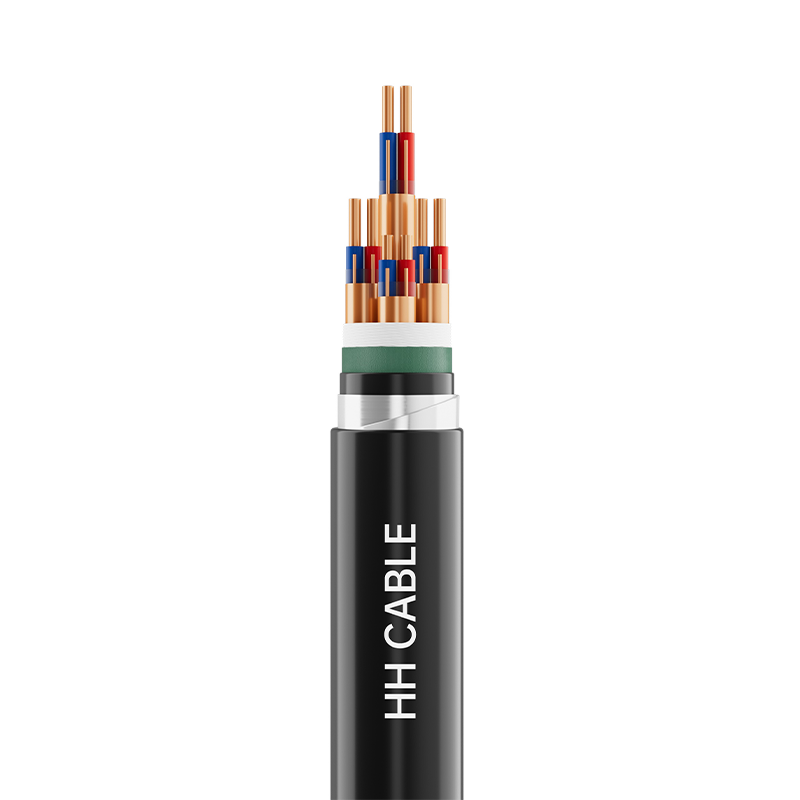

کابل های کامپیوتر و ابزار 300-500 ولت

نام محصول: کابل های کامپیوتر و ابزار 300-500 ولت

1-استانداردهای اجرایی

TICW 6-2009، BS5308

2-مدل محصول

DJYVV، DJYJP2V-22، DJYVP، DJYJPVP، DJVP3VP3، DJYJVP2-22، DJYJYP5-23، و غیره.

3- سطح ولتاژ

300/500 ولت

4-مشخصات محصول

شبکه

مدل

سطح مقطع اسمی هادی mm2

ساختار اجزای کابل کشی

گروه لین

گروه سه خطی

گروه چهار سیم

عایق پلی اتیلن، عایق پلی وینیل کلراید، عایق پلی اتیلن متقاطع، عایق پلی الفین کم دود بدون هالوژن

0.5، 0.75، 1.0، 1.5، 2.5

1 تا 50

1 تا 24

1 تا 10

عایق لاستیکی سیلیکونی

0.5، 0.75، 1.0، 1.5، 2.5

1 تا 50

1 تا 24

1 تا 10

عایق فلوئوروپلاستیک

0.5، 0.75، 1.0

1 تا 19

1 تا 10

-

1.5، 2.5

1 تا 10

1 تا 10

-

5- شرح ساختار کابل

ساختار کابل

توضیحات مواد

هادی

هادی مسی جامد کلاس 1 یا هادی مسی رشته ای گرد کلاس 2 یا هادی مسی نرم کلاس 5

لایه مقاوم در برابر آتش (در صورت وجود)

نوار میکا

عایق

پلی وینیل کلراید یا پلی اتیلن یا پلی اتیلن متقاطع یا پلی الفین کم دود بدون هالوژن

نوار پیچ خورده جفت، گروهی یا ستاره ای (در صورت وجود)

نوار پلی استر یا پارچه نبافته

محافظ فردی (در صورت وجود)

قیطان سیم مسی یا (نوار مسی یا نوار پلاستیکی مسی یا نوار پلاستیکی آلومینیومی) بسته بندی یا بسته بندی نوار پلاستیکی آلومینیومی و محافظ کامپوزیت بافته سیم مسی

پر کردن

طناب پرکننده مشبک پلی پروپیلن غیر رطوبت سنجی

نوار بسته بندی کابل

پارچه غیر بافته یا نوار پلی استر

محافظ کلی (در صورت وجود)

قیطان سیم مسی یا (نوار مسی یا نوار پلاستیکی مسی یا نوار پلاستیکی آلومینیومی) بسته بندی یا بسته بندی نوار پلاستیکی آلومینیومی و محافظ کامپوزیت بافته سیم مسی

غلاف داخلی یا آستین عایق (در صورت وجود)

پلی وینیل کلراید (PVC)، پلی اتیلن (PE) یا ترکیب پوششی پلی الفین کم دود بدون هالوژن

زره (در صورت وجود)

نوار فولادی گالوانیزه یا سیم فولادی گالوانیزه

غلاف بیرونی

پلی وینیل کلراید یا پلی اتیلن یا پلی اولفین کم دود بدون هالوژن

6-شناسایی هسته سیم

اجزای کابل با رنگ آمیزی عایق مشخص می شوند و از رنگ های مختلف برای تشخیص رشته های درون جفت (گروه) استفاده می شود. طیف های رنگی، نوارهای رنگی یا اعداد مختلف را می توان برای تشخیص و شناسایی گروه های سیم یا بر اساس نیاز مشتری استفاده کرد.

7-رنگ غلاف

مشکی یا طبق نیاز مشتری

8- الزامات عملکردی خاص

مقاوم در برابر شعله درجه A/B/C، مقاوم در برابر آتش، بدون دود کم و بدون هالوژن، ضد موریانه، مقاوم در برابر جوندگان، مقاوم در برابر اشعه ماوراء بنفش، مقاوم در برابر روغن معدنی و غیره.

9- ویژگی های کاربرد کابل

9.1 حداکثر دمای نامی بلند مدت مجاز برای هادی کابل در طول کارکرد عادی:

عایق پی وی سی، عایق پلی اتیلن، عایق پلی اولفین بدون هالوژن کم دود: 70 درجه سانتی گراد; عایق پلی اتیلن متقاطع: 90 درجه سانتی گراد.

9.2 دمای نصب کابل نباید کمتر از 0 ℃ باشد

9.3 حداقل شعاع خمشی برای نصب کابل:

برای کابل‌های غیر زره‌دار یا کابل‌های انعطاف‌پذیر محافظ بافته شده با سیم مسی: شعاع خمش نباید کمتر از ۶ برابر قطر خارجی کابل باشد.

کابل هایی با نوار مسی یا محافظ نواری مسی پلاستیکی یا محافظ نواری آلومینیومی پلاستیکی یا زره نواری فولادی یا زره سیم فولادی:

شعاع خمش نباید کمتر از 12 برابر قطر خارجی کابل باشد.

9.4 این کابل به طور گسترده در سیستم های ابزار دقیق و کنترل اتوماسیون صنعتی (ICS)، سیستم های کنترل توزیع شده (DCS) و کنترل کننده های منطقی قابل برنامه ریزی (PLC) با ولتاژ نامی 300/500 ولت استفاده می شود. به عنوان یک خط اتصال بین کامپیوترهای الکترونیکی، ابزارهای اتوماسیون صنعتی، حسگرها و محرک‌ها، کنترل خودکار سیستم‌های سیگنال آنالوگ و دیجیتال مانند تشخیص، کنترل، هشدار و قفل کردن را امکان‌پذیر می‌کند و سیگنال‌های آنالوگ و دیجیتال مانند تشخیص، کنترل، قفل کردن و هشدار را برای متغیرهای فرآیند در تجهیزات تولید ارسال می‌کند. مقاومت عالی در برابر تداخل میدان مغناطیسی، تداخل الکترواستاتیکی دارد و در برابر آسیب حشرات و پرندگان مقاوم است. این می تواند در داخل، خارج از منزل، به طور مستقیم دفن شده، یا در کانال های کابلی و ترانشه ها نصب شود.
