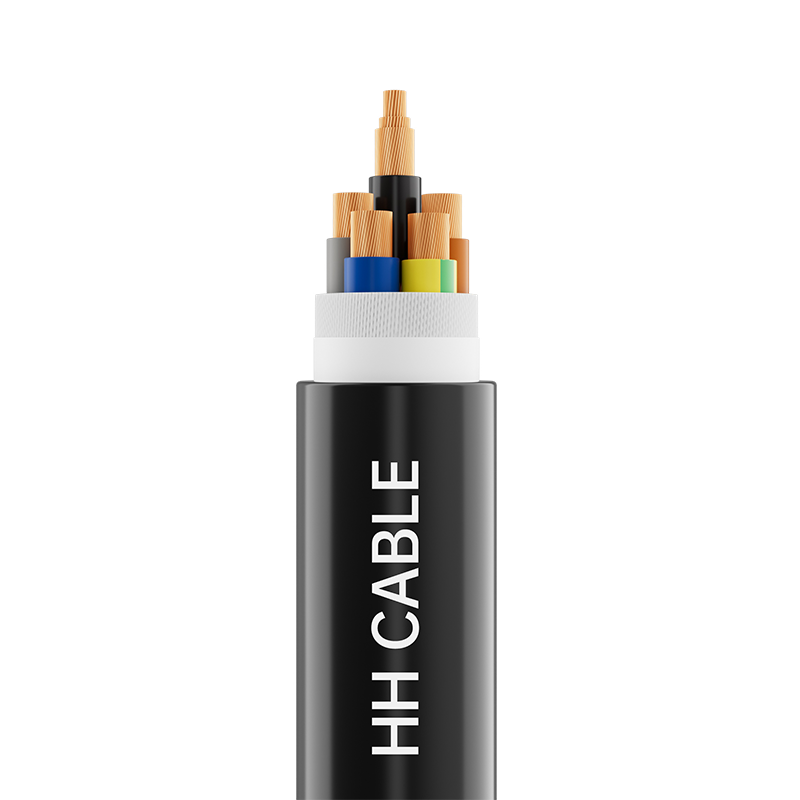

سیم ها و کابل های سازگار با محیط زیست برای سیم کشی ثابت 450-750 ولت و پایین تر

نام محصول: سیم ها و کابل های سازگار با محیط زیست برای سیم کشی ثابت 450-750 ولت و پایین تر

1-استانداردهای اجرایی

Q/320282DJD006-2021

2-مدل محصول

WDZ-BYJ، WDZ-BYJR، WDZ-RYJ، WDZ-RYJSP، WDZ-RYS، WDZ-RYJS، و غیره.

3- سطح ولتاژ

450/750 ولت، 300/500 ولت، 300/300 ولت

4-رده مشخصات

سطح ولتاژ

مدل

مشخصات

450/750 ولت

WDZ-BYJ، WDZ-BY، و غیره

1.5 میلی متر 2 تا 400 میلی متر 2

WDZ-BYJR، WDZ-BYR، و غیره

1.5 میلی متر 2 تا 240 میلی متر 2

WDZ-RYJ، WDZ-RY، و غیره

1.5 میلی متر 2 تا 240 میلی متر 2

300/500 ولت

WDZ-BYJ، WDZ-BY، و غیره

0.5 میلی متر 2 تا 1.0 میلی متر 2

WDZ-RY، WDZ-RY و غیره

0.5 میلی متر 2 تا 1.0 میلی متر 2

300/500 ولت

WDZ-BYJYJ، WDZ-BYJY، و غیره.

0.75 میلی متر 2 تا 10 میلی متر مربع

سطح ولتاژ

مدل

تعداد هسته ها

مشخصات

300/500 ولت

WDZ-RYJYJB، WDZ-RYYB، و غیره.

2

0.75 میلی متر 2 تا 1.0 میلی متر 2

300/500 ولت

WDZ-RYJYJ، WDZ-RYJY، و غیره.

2-5

0.75 میلی متر 2 تا 2.5 میلی متر 2

300/300 ولت

WDZ-RYJSP، WDZ-RYSP و غیره

2

0.5 میلی متر 2 تا 6 میلی متر 2

300/300 ولت

WDZ-RYJS، WDZ-RYS و غیره

2

0.5 میلی متر 2 تا 6 میلی متر 2

5- شرح ساختار کابل

ساختار کابل

توضیحات مواد

هادی

هادی مسی جامد کلاس 1 یا هادی مسی رشته ای گرد کلاس 2 یا هادی مسی نرم کلاس 5

لایه نسوز (در صورت وجود)

نوار میکا

عایق

مواد عایق پلی اتیلن یا پلی اولفین یا پلی اولفین متقاطع

پر کردن (در صورت وجود)

طناب پرکننده مش پلی پروپیلن غیر رطوبت سنجی

نوار بسته بندی کابل (در صورت وجود)

نوار هالوژن کم دود صفر یا نوار فایبرگلاس یا نوار پلی استر

محافظ فلزی (در صورت وجود)

بافته سیم مسی

غلاف بیرونی (در صورت وجود)

پلی اولفین یا مواد غلاف پلی اولفین متقاطع

6-شناسایی هسته سیم

6.1 شناسایی رنگ عایق:

6.1.1 هنگامی که از عایق رنگی برای شناسایی هسته های سیم عایق شده استفاده می شود، هر هسته سیم عایق ممکن است فقط از یک رنگ استفاده کند، به جز رنگ ترکیبی سبز/زرد.

6.1.2 رنگ هسته عایق هر کابل چند هسته ای نمی تواند سبز و زرد باشد که رنگ های ترکیبی نیستند.

6.1.2 برای هسته های سیم عایق سبز/زرد، یک رنگ باید حداقل 30% و حداکثر 70% از سطح هسته سیم عایق شده را بپوشاند و رنگ دیگر باید بقیه را بپوشاند و در کل ثابت باشد.

6.1.4 طیف رنگی ترجیحی برای رنگ آمیزی عایق کابل های با پنج هسته یا کمتر به شرح زیر است:

1 هسته و 2 هسته: هیچ ترجیحی برای طیف رنگی وجود ندارد.

3 هسته: سبز/زرد، آبی، قهوه ای یا قهوه ای، سیاه، خاکستری؛

4 هسته: سبز/زرد، قهوه ای، سیاه، خاکستری یا آبی، قهوه ای، سیاه، خاکستری؛

5 هسته ای: سبز/زرد، آبی، قهوه ای، سیاه، خاکستری یا آبی، قهوه ای، سیاه، خاکستری، مشکی.

6.1.5 هنگامی که الزامات خاصی برای کروماتوگرافی وجود دارد، طرف های عرضه و تقاضا می توانند با توجه به نیاز مشتری مذاکره و تعیین کنند.

6.2 عایق شناسایی دیجیتال:

6.2.1 هسته های عایق کابل های با بیش از دو هسته نیز ممکن است با اعداد مشخص شوند. عایق باید همرنگ باشد و به ترتیب طبیعی از لایه داخلی به لایه بیرونی که با هسته عایق شماره 1 شروع می شود (توصیه می شود اعداد سفید را روی عایق مشکی چاپ کنید)، به جز هسته عایق سبز/زرد (در صورت وجود).

6.2.2 هنگامی که علامت از یک عدد تشکیل شده است، یک خط افقی باید زیر عدد اضافه شود. هنگامی که علامت از دو عدد تشکیل شده است، آنها باید به صورت عمودی مرتب شوند و یک خط افقی باید زیر عدد دوم اضافه شود. فاصله di بین دو گروه اعداد مجاور نباید از 50 میلی متر بیشتر باشد. ترتیب تابلوهای شناسایی دیجیتال در شکل زیر نشان داده شده است:

7-رنگ غلاف

مشکی یا طبق نیاز مشتری

8- الزامات عملکردی خاص

مقاوم در برابر شعله درجه A/B/C، مقاوم در برابر آتش، مقاوم در برابر موریانه، مقاوم در برابر جوندگان، مقاوم در برابر UV، مقاوم در برابر دمای پایین، مقاوم در برابر روغن معدنی و غیره.

9- ویژگی های کاربرد کابل

9.1 حداکثر دمای نامی درازمدت مجاز برای هادی کابل در حین کار عادی عبارت است از: عایق پلی الفین: 70 درجه سانتیگراد. عایق پلی اتیلن متقاطع یا عایق پلی اولفین با پیوند عرضی: 90 درجه سانتیگراد.

9.2 حداکثر دمای مجاز هادی کابل در طول اتصال کوتاه (مدت زمان بیش از 5 ثانیه) عبارت است از: پلی اولفین: 160 درجه سانتیگراد. عایق پلی اتیلن متقاطع یا عایق پلی اولفین متقاطع: 250 درجه سانتی گراد.

9.3 دمای نصب کابل نباید کمتر از 0 ℃ باشد

9.4 حداقل شعاع خمشی برای نصب کابل:

حداقل شعاع خمش کابل های با قطر خارجی کمتر از 25 میلی متر: حداقل 4 برابر قطر خارجی کابل.

حداقل شعاع خمش کابل هایی با قطر بیرونی بزرگتر یا مساوی 25 میلی متر: حداقل 6 برابر قطر خارجی کابل.

9.5 این سری سیم ها و کابل های سازگار با محیط زیست را برای سیم کشی با حداکثر ولتاژ 450/750 ولت مشخص می کند. آنها به طور گسترده در مناطقی با الزامات ایمنی و محیطی بالا، مانند حمل و نقل ریلی، فرودگاه ها، ساختمان های بلند، مراکز خرید و بیمارستان ها، برای روشنایی برق و سیم کشی داخلی، لوازم الکتریکی، تجهیزات الکتریکی، ابزار و متر، تجهیزات کنترل، تجهیزات الکترونیکی و دستگاه های اتوماتیک استفاده می شوند. روش‌های نصب شامل سیم‌کشی ثابت، نصب در فضای داخلی یا خارجی، یا تعبیه در کانال یا سیستم‌های بسته مشابه است.
