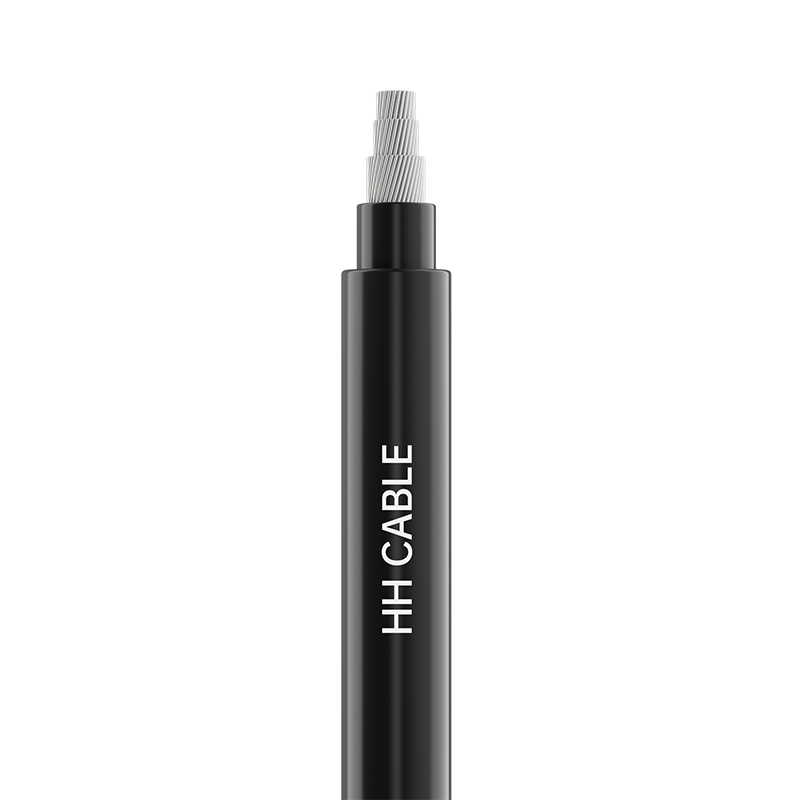

کابل های فتوولتائیک خورشیدی (استانداردهای EN)

نام محصول: کابل فتوولتائیک خورشیدی (استاندارد EN)

1-استانداردهای اجرایی

EN 50618:2014

2-مدل محصول

H1Z2Z2-K

3- سطح ولتاژ

AC:1/1kV;DC:1.5kV

4-مشخصات محصول

تعداد هسته ها

مشخصات

1

1.5 تا 35

5- شرح ساختار کابل

ساختار کابل

توضیحات مواد

هادی

هادی مسی قلع اندود کلاس 5

لایه ایزوله (در صورت وجود)

نوار بدون هالوژن با دود کم

عایق

پلی اولفین متقاطع

لایه ایزوله (در صورت وجود)

نوار بدون هالوژن با دود کم

غلاف بیرونی (در صورت وجود)

پلی اولفین متقاطع

6-شناسایی هسته سیم

عایق color identification: black or red or white or as per customer's requirements

7-رنگ غلاف

مشکی یا طبق نیاز مشتری

8- الزامات عملکردی خاص

مقاوم در برابر شعله درجه A/B/C، کم دود و بدون هالوژن، مقاوم در برابر UV، مقاوم در برابر سرما، مقاوم در برابر ازن، مقاوم در برابر آب و هوا و غیره.

9- ویژگی های کاربرد کابل

9.1 حداکثر دمای هادی در حین کار کابل: 120 درجه سانتیگراد.

9.2 حداکثر دمای مجاز هادی کابل در طول اتصال کوتاه (مدت زمان بیش از 5 ثانیه) 250 درجه سانتیگراد است.

9.3 دمای عملیاتی: -40 درجه سانتیگراد تا 90 درجه سانتیگراد

9.4 دمای نصب کابل نباید کمتر از -15 درجه سانتیگراد باشد

9.5 حداقل شعاع خمشی نصب کابل: حداقل 4 برابر قطر خارجی کابل.

9.6 عمدتاً برای انتقال برق DC تولید شده توسط پانل های فتوولتائیک استفاده می شود و به طور گسترده برای اتصال ماژول های فتوولتائیک و جعبه های ترکیب کننده DC استفاده می شود. همچنین برای سایر اتصالات در سیستم های فتوولتائیک یا سیستم های تولید برق مشابه استفاده می شود. این برای هر دو تاسیسات ثابت در فضای باز و داخلی مناسب است.
